コムエンタープライズさんのスマートルーフを取り付けました。

結果としては、自分一人で取り付けることが出来ました。
しかし、かなり大変な作業でした。
取り付け工賃がいくらかかるかにはよりますが、大人はお金で解決するのが幸せになれるんじゃないかと思いました。

まずは、助手席の足元です。

ここは、一番上のコネクタ【Ｏ３３】の１７番、薄茶色の線を切断して、コネクタ側ではない方の線と２Ｐハーネスの赤を接続コネクタでつなぎます。
これは、すごく簡単です。
説明書の最初にここを持ってきているのは、最初っから挫折しないためでしょう(笑)

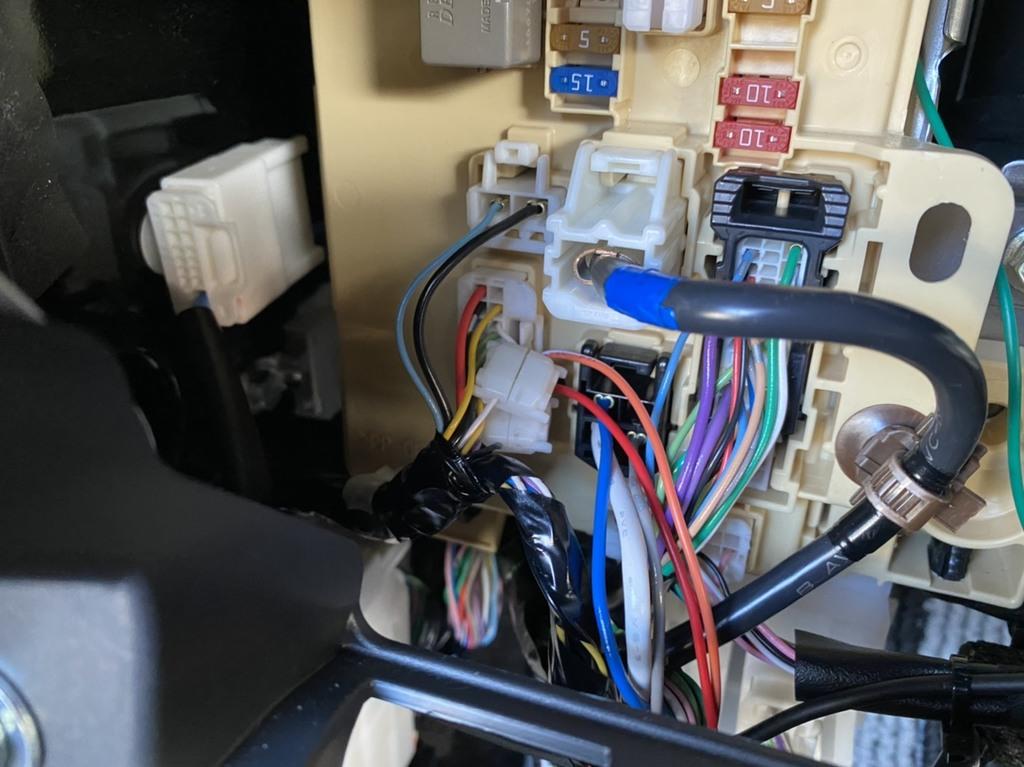

続いて、ヒューズボックス周りです。

ヒューズの所にある【Ｏ３２】の８番と４番を、白の割り込みコネクタで分岐します。
８番の白に７Ｐハーネスの橙／白線を、４番の黒に同じ７Ｐハーネスの赤／白線を接続します。

線が密集しているところに、小さいほうとはいえ分岐コネクタを割り込ませるので、束ねてある線のテープを多少切り込み入れる等してほぐすとやりやすいと思います。

そして、写真はないんですが、ヒューズボックス裏にある【Ｅ５０】の１番を、白の割り込みコネクタで分岐します。
やってみましたが、ヒューズボックスを手前に引っ張り出すことは困難です。

すこしヒューズボックスを浮かせて、【Ｅ５０】の端にある１番の紫の線にコネクタをエイッとつけました。
あらかじめ５Ｐハーネスの緑をつけておいてから、１番に取り付ける方がうまくいきそうです。

さて、ここが一番の山場です。

エアコンパネルの裏にあるパワーウィンドウＥＣＵに刺さっている【Ｅ７０】と【Ｅ７１】に、多くの配線をしなければなりません。

小さいほうの【Ｅ７１】の４７番（茶）に１０Ｐハーネスの黒を赤の割り込みコネクタで、５２番（青）に３Ｐハーネスの橙を白の割り込みコネクタで接続します。

大きいほうの【Ｅ７０】は、１４番（黒）に１０Ｐハーネスの赤を赤の割り込みコネクタで、１８番（薄緑）に３Ｐハーネスの黄を、２８番（桃）に１０Ｐハーネスの緑を、３１番（緑）に１０Ｐハーネスの緑／白をそれぞれ白の割り込みコネクタで接続します。

あと、【Ｅ７０】の２３番（青）と２４番（赤）を切断して、２３番（青）のコネクタ側に１０Ｐハーネスの灰、反対側に７Ｐハーネスの桃を、２４番（赤）のコネクタ側に１０Ｐハーネスの茶、反対側に７Ｐハーネスの橙を、接続コネクタにて接続します。

結構、配線とコネクタがかさばるので、うまくさばかないと蓋（エアコンパネル）が閉まらなくなりますね。

最後は、運転席側の足元です。

【ＥＬ０１】の１２番（白）に７Ｐハーネスの青を、１８番（黄）に７Ｐハーネスの紫を、それぞれ赤の割り込みコネクタで接続します。
ここも、配線が隣同士で、赤の大きいほうなので、かなり作業がしにくいです。

あと、【ＥＬ０１】の１５番（白）を切断して、コネクタ側と５Ｐハーネスの桃を、反対側に７Ｐハーネスの灰を、接続コネクタにて接続します。

運転席側の配線は、別途用意したタイラップなどで、ペダルなど動く部分に干渉しないように固定する必要がありますね。

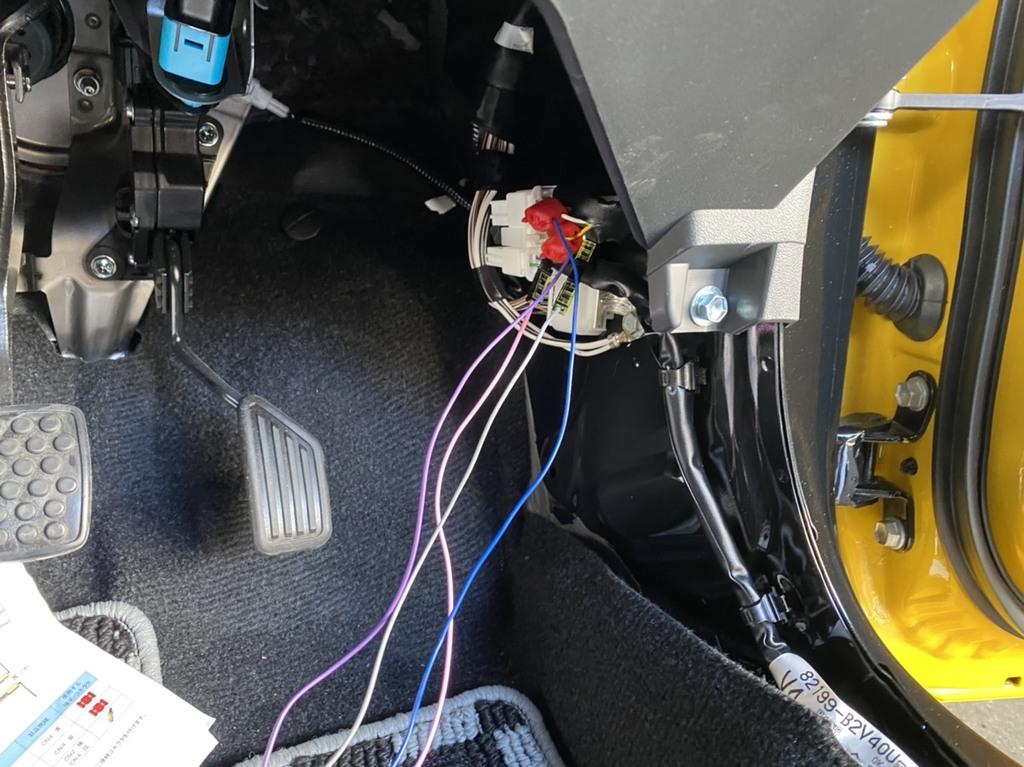

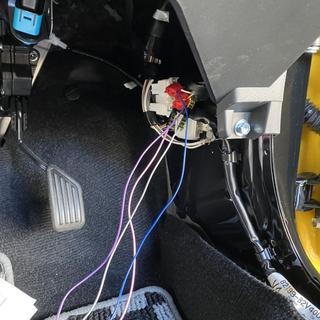

で、写真にも写っていますが、７Ｐハーネスの桃を１８番（黄）に繋いでいる赤の割り込みコネクタが、浮いてますよね。
場所が狭いのと、線がおとなしくまっすぐになってくれるわけではないので、うまくロックできなかったようで、この記事を書いている時点でも再度浮いていて、動作不良が起こっています。
この線がきちんと結線できていないと、リモコンのアンロック３回でオープン動作してくれません。 はんだ付けしちゃう方が、かさばらないし確実だなぁと思い始めています。
